Mõiste süsteemi arendamine mikrokliima. Töö kirjeldus süsteemi. Холодоснабжение süsteemi. Energiasäästu mõju
Praegu Venemaal on olnud drastiline tõus individuaalne ehitus. Tunnusjoon selles sektoris ehitus on see, et soov on kinnisvaraarendajad ja nende tase heaolu võimaldab teil kujundada mugavamad süsteemi, et tagada mikrokliima, kui need, mis määravad Снипы-ja tervishoiu norme. Teiselt poolt, üksikud kinnisvaraarendajad on sageli sunnitud korraldada detsentraliseeritud süsteemi insener (kohalikud katlamajad, скважинный väljavõtmine), ja seega nad on väga huvitatud luua tõhusaid энергоэкономичны mugavates kodudes ja süsteeme, et tagada mikrokliima.
Ära selline olukord, näiteks üksikute elamute võimalik välja töötada uusi mõiste ülesande mikrokliima elamute ja rakendada neid edaspidi ehitamisel suurte objektide'objektid.
Selline katse realiseerida autorite poolt taotluses tellija, kui hoone üksiku elamu äärelinna sektoris g. Магнитогорск.
Mõiste süsteemi arendamine mikrokliima
Peamine mõiste projekteerimise süsteemid mikrokliima antud kodu - energiasääst ja intelligentne juhitavuse süsteemide kavandamises.
Tööülesanded energiasäästu nähti integreeritud ja kes otsustas järgmistes suundades:
- kõrge termiline kaitse hoone (kohaldamise tõhus ehitusmaterjalide ja-konstruktsioonide);
- paigaldamine tõhus kütteseadmete kõrge soojusülekande koefitsient;
- loomine energiasäästliku kliimaseade;
- taotlus skeemi ringlussevõtjate õhk;
- kasuta loomulikku külm vesi arteesia kaevude холодоснабжения kliimaseade.
Enne autorid on pandud ülesanne: kujundada süsteem on mugavalt kliimaseade ja ventilatsioon kõigi ruumide suvila seetõttu, et süsteem on alati tarbida ratsionaalne vähemalt soojus, jahutus-ja elektrienergia, seejuures juhtimise süsteemi töö peab toimuma automaatselt vastavalt nõuetele, väljaminevatele sise ruumide kodus.
Skeem ventilatsioon kodus on valitud järgmine:
- sissevoolu - mehaaniline, kõigis eluruumides keskne õhu konditsioneerimise ja osalise ringlussevõtjate;
- ekstrakt - looduslik, läbi ruumi санузлов, vannid, köögid;
- tara рециркуляционного õhu ruumist juurest.
- 1) kütusekulu välisõhu lähtudes sanitaar-hügieenilised tingimused: Lн = 700 m3 / h;
2) üldine õhukulu lähtudes võidelda тепловыделениями: Lо = 4500 m3 / h;
3) arvestuslik kulu soojusenergia soojendatav ert sat õhk on külm periood: Qнагр = 13, 1 kw;
4) arvestuslik kulu on külm konditsioneer kõigi ruumide soojal perioodil: Qхол = 30 kw.
Et saavutada maksimaalse energiasäästu mõju süsteemi väljatöötamisel приточной ventilatsiooni valiti põhimõte tsoneerimine. Kõik ruumid on maja jaotatud vastavalt soovile kliendi kaheksa tsooni (vööndi söögituba ja elutuba, tsoon magamistuba, zone tööruumide, zone ruumid sportimiseks ja оздоровлением jne. ), sõltuvalt sihtkohast, ruumide ja režiimi viibimise neid inimesi. Põlemisõhu iga tsooni nõude võib kehtestada administraator lõpetada meeskond koos puldi, paigaldatud ühes ruumide tsooni. Vastavalt selle võrgu häälestamine kesk kliimaseadmed ka jagamisele eraldi tsooni, mis on ära lõigatud kõigist kanalis abil juhitakse torude.
Töö kirjeldus süsteemi
Põlemisõhu iga tsooni toimub avades vastava õhu klapid süsteemi kanalis. Juhtimise režiimi avamise ja sulgemise tsooni torude kliimaseade toimub automaatselt. Automaatse juhtimise süsteemi töö-ja kliimaseadmete paigaldatud seadmete komplekti baasil e-cpu SlimZone Premier (USA). Ise protsessor on arvestatud kolme tsooni, kuid laiend on 19 tsoone. Protsessor töötleb kõiki andmeid, mis väljub tsooni andurite ning annab käsu avamiseks või sulgemiseks torude ja valida kiiruse ja mootori pöörete ert sat fänn. Piirkondlik kaugjuhtimispult marki DSL-520 paigaldatud ühes katsetaseme ruumis igas tsoonis. See sisaldab ruumitermostaat, nuppu, et seada vajaliku temperatuuri või profiili puhas ventilatsioon. Zoned juhtpulte tulevad ühtsed protsessor on sama, nagu zoned õhu klapid elektripliit приводами. Antud komplekt on saadaval eraldiseisva teiste süsteemi moodustavate kliimaseade ja võib kombineerida mis tahes вентиляционным seadmed, mis koostatakse vastavalt projekti andmed.
Süsteem toimib järgmiselt. On приточной kaamera (joon. 1) on plokk вентиляционного seadmed (WOK) valmistada ert sat õhu, mis koosneb fänn частотным sõita (vähemalt kolm mootori kiirus), воздухоохладителя korrigeerimine jahutusvõimsus (vähemalt kolm etappi jahutus) ja õhu soojendi (vähemalt kolm etappi küte).

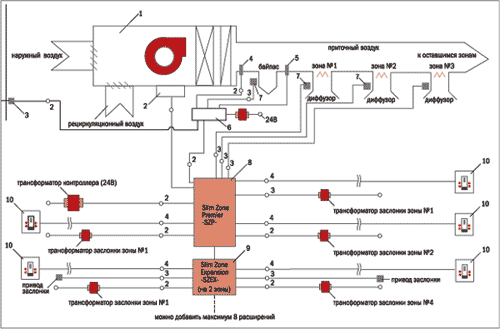

Joonis. 1. Skeem ühendada seadmete
1 - plokk вентиляционного seadmed (WOK) koosseisus: ventilaator, воздухоохладитель, воздухонагреватель; 2 - üksus seadmete juhtimine WOK; 3 - temperatuuri andur välisõhu; 4 - temperatuuriandur ert sat õhu, 5 - õhurõhuandur; 6 - registreerimise moodul väliste signaalide ; 7 - drive õhu klapid; 8 - südamiku moodul töötleja SlimZone Premier (SZP); 9 - расширительный moodul SlimZone Laienemine (SZEX); 10 - piirkondlik termostaat DSP-520P Plokile kuulub смесительная kaamera, milles segatakse niidid väljas ja рециркуляционного õhk; kanal temperatuuri andurid замеряют temperatuur väljas, ert sat ja рециркуляционного õhku. Juhtimine fänn ja теплообменниками toodetud e-cpu SlimZone Premier. On signaale tsooni термостатов protsessor määrab soovitud töötlemine režiim õhu plokki WOK iga tsooni jaoks - soojendus -, jahutus-või ventilatsioon. Määratakse преимущественный režiim määratud enamike alade, ja kõigepealt valmistatakse ja serveeritakse õhk nendes piirkondades. Signaali duo cpu avavad õhu siiber neid alasid, ja õhk tuleb tuppa, siiber jääb avatuks seni, kuni termostaadi näidud ei сравнятся etteantud temperatuuri. Edasi siiber sulgub ja algab ettevalmistus õhu ja esitamine seda, kuni teised alad, kus on vajalik teise töötlemine režiim õhu. Sagedus avamise torude erinevate tsoonide ajal muutujad töörežiimi on 10 min. Puudumise ajal inimesi tuba piirkondlik pult on paigaldatud neutraalne režiim, ja klapp sulgub. Mine zone, neutraalne režiim ja selle tühistamine toimub nuppude abil, mis asub paneel termostaadi. Olenevalt avatud tsoonide protsessor valib ventilaatori kiirus ja ulatus võimsus kütteks või jahutamiseks õhku теплообменниках. See väldib igasuguseid energia on rangelt vastavalt vajadustele inimesi, ohverdamata seejuures комфортными tingimustega. Seoses kavandamise süsteemi, ventilatsiooni kõige rohkem raskusi tekitanud mõiste arvete ventilatsiooni süsteemi ja valik ristlõige kanalis tingimusel perioodilise kasutamise erinevate aladega. Arutatud on kolm võimalust: Kokkuleppel kliendiga on valitud kolmas variant (korraga siia ei n'viis tsooni kaheksa). Seega, arvestuslik koormus oli 70% summaarsest lasti kõik tsoonid. Koos aerodünaamilise seisukohast süsteem, ventilatsioon скомпонована nii, et igal piirkonnal on oma spin-off peamine kanalis, mis on kavandatud vertikaal-minu suure ristlõikega nii, et rõhu kadu seal olid väikesed. See võimaldas wops'koguda kõik oksad ja luua võrdsed tingimused, et iga tsooni. Juhul, kui kõik või enamik tsoonid on suletud, on ette nähtud ümbersõit vahel приточным ja retsirkulatsioonisüsteemis akvaariumi воздуховодами klapiga surve. Seega arvestuslik Воздухопроизводительность süsteem võeti vastu võrdse Lо = 3150 m3 / h. Vastavalt nendele andmetele, jättes sissevoolu paigaldamine, mis koosneb väikeste üksuste baasil kanali fänn DKN 355-4 firma Wolter (SAKSAMAA), mis võimaldab paigaldada selle päramootorile kujul lakke tehnilised ruumid keldris. Kuidas воздухоохладителя valitud horisontaalne kanaliga фенкойл koos vesi soojusvahetiga marki CF nr 71 firma Clivet (Itaalia). Peamised omadused soojusvaheti: Kui valitud jagu õhu soojendi vee eelsoojendus, mis on lisavõimalus juurde теплообменнику CF nr 71. Jahutusvedelik jahutamiseks ja kütmiseks õhk теплообменниках on vesi. Kuum jahutusvedelik on vesi autonoomne katlamaja parameetritega 90-70°. Erilist tähelepanu projektis pöörati süsteemi arendamine холодоснабжения, et vee soojusvaheti. Kuna maja asub kauges kaugusel linna ehitusmääruse piirkonnas, seejärel tara külma vett on vaja veevarustus arendaja on otsustanud rakendada alates arteesia kaevud. Vesi on temperatuur suvel 5-7°. Standard konditsioneerimise süsteemide valmistamiseks vett sellise temperatuuriga kasutatakse фреоновые jahutus masin - jahutid või jahutuse torni. Just see seade on kõige kallis ja keeruline operatsioon süsteemid kliimaseadmed, lisaks kompressor jääkuubikute masin tarbib palju elektrit ja kasutamine фреона võib kahjustada keskkonda. Seetõttu otsustati kasutada vett, добытую kohaliku водозаборной arteesia kaevude (joon. 2). Joonis. 2. Skeem холодоснабжения SLE maja arteesia kaevude 1 - vesi soojusvaheti - фенкойл CF nr 71 firma Clivet (Itaalia), 2 - sissepuhke ventilaator kesk-süsteem muutuva sagedusega-reguleeritav sõita, 3 - regulaator on mootori kiirus fänn, 4 - e protsessor SlimZone Premier, 5 - zoned termostaadid DSL-520P; 6, 7 - erinõuded ja reverse torustik; 8 - sügavaim pump koos muutuva sagedusega-reguleeritav sõita; 9 - regulaator kiirus pump; 10 - kolmeastmeline ventiil elektrilised välispeeglid; 11 - aia vesi oma puurkaevust; 12 - water temperature sensor; 13 - elektrooniline kontroller kontrolli telefon tara vesi oma puurkaevust; 14 - silindrilised soojusvaheti; 15 - sulgemiseni ventiil Võimsuse reguleerimine jahutus õhk läbi, kasutades reguleerimise esitamise külma vee pump koos частотным sõita. Kulud elekter перекачку vee pump välja arteesia kaevude moodustavad Nпотр. = 1, 5 kw. Nende andmete põhjal koefitsient energia (külmik koefitsient) on kavandatud paigaldada kasutades loomulik jahutus on võrdne: Ühtne süsteem kliimaseade, kavandatava tüüpi воздухоохладителей kulud elektri tööd jääkuubikute masin (чиллера marki WRAN-71 firma Clivet) saada määratud arvu külma moodustavad Nпотр. = 8, 3 kw. Sel juhul külmik koefitsient on võrdne: Võrdlus näitab, et selline süsteem on palju suurem energeetiline efektiivsus (koefitsient energia 5, 5 korda kõrgem kui standard masinatega), säästab umbes 80% elektrit ja ei kahjusta keskkonda, kuna töötab ilma фреоновой jääkuubikute masin. Lisaks vee toodang vee soojusvaheti on temperatuur 11 ° C ja seda võib kasutada täiendavalt kütte süsteem kuuma vee või kasta infieldi. Kohaldades põhimõtet tsoneerimine kliimaseadmega võib öelda, et saavutada järgmised tulemused. 1. Lahendamise õhuvahetus ja vastavalt arvestuslik energiatarve on saanud võimalikuks vähendada 30% kogu õhu voolu, mis on vajalik, et võidelda тепловыделениями kõikides ruumides, mis on mõjutanud ka seadmete valiku ja odavamalt süsteemi. 2. Ekspluatatsiooni käigus on kindlaks järgmise režiimi sisselülitamiseks piirkondadest - pidevalt töötavad kaks tsooni aktiveerimiseks kõik kaheksa tsooni (full load) toimub kaks korda kuus. Seega, tegelik energia tarbimine, kui süsteem töötab tavarežiimis kuni 20% arvete ja 14% maksimaalsest arvust. 3. Sai võimalikuks vähendada koormust küttesüsteem, sest ei ole vaja kõikides ruumides on toetada pidevalt kõrge temperatuuri sisemine õhk on piisavalt säilitada minimaalselt vajalikku ja järelküte, kuni soovitud temperatuuri toota приточным õhuga ajal kohalolek inimesi vastavas tsoonis. Kohaldamise süsteem on loomulik холодоснабжения alates arteesia kaevude tegelikku elektrienergia tarbimist on 18% võimsusega külmutusseadmed masin, mis on arvutatud sarnast koormust. Ajal kirjalikult paigaldatud süsteem on kasutusel umbes kaks aastat. Selle aja jooksul viidi ellu regulaarne kontakt kliendiga, mille tulemusena oli võimalik teha mõningaid järeldusi toimimise süsteemi. 1. Valitud kogus õhku (70% arvestuslik) on täiesti piisav, et täita kõiki nõudeid elanike mikrokliima kodus. 2. Sõlme automaatse kontrolli protsessori baasil SlimZone Premier töötab kindlalt, ilma põrge. 3. Süsteemi loomuliku холодоснабжения alates arteesia kaevude täielikult vastab kliendi isegi tippkoormuse soe, nii et selline süsteem võib olla soovitatav, et väga laia kohaldamise valdkondades, mis on seotud sama klimaatilised tingimused: territooriumidel järsult kontinentaalne kliima, kuum ja kuiv suvi. Aga tulemus kasutusjuhend on ilmnenud mõned punktid, mis on edasise projekteerimise peaks pöörama tähelepanu. 1. Jahutamise ajal õhku suurendada veesambas soojusvaheti langeb suur hulk kondensaat, mis sageli ületab süsteemi jõudlus toru konditsioneer antud marki. Seetõttu tuli oma jõududega oluliselt suurendada selle mahtu конденсатозбірника. 2. Väga keeruline oli sünkroonimine valimise töö peamine ert sat fan ventilaator фенкойли, mis on sisse lülitatud konstruktsiooni soojusvaheti. Tulemuseks toimimise ventilaator фенкойли tuli hoopis välja lülitada, suurendades seeläbi veidi langes rõhk võrgus kanalis. Seepärast on parem valida vesijahutus ei фенкойл ja lihtne pealiskaudne soojusvaheti, ilma fänn ja fänn paigaldada üks kogu süsteemi põhjal, mis hõlmab kõiki aerodünaamilise kahju. 3. Erilist tähelepanu tuleks pöörata шумозащитные ürituse, sest, hoolimata sellest, et kõik seadmed peetakse малошумным, üldine müra töö blokeerida WOK üsna tuntav (umbes 70 db), seega plokk tuleb paigutada eemale elamu tsoonid on isoleeritud ruumis. Lõpuks tahaksin rõhutada, et taotlus on automatiseeritud süsteemi reguleerimise esitamise вентиляционного õhu võimaldab salvestada rohkem kui 50% soojusenergia suurusest summaarse koormuse, ei ущемляя kui see tase, mugavust ja гигиеничности ruumides. Kui selline kokkuhoid rakendamise seadmete süsteemi, ventilatsiooni -, ühiskondlike hoonete perioodika viibimise inimesi võib kaasa tuua märkimisväärseid tulemusi ja vähendada aja tasuvusaeg süsteeme enne 3-5 aastat. Siiski teaduse seisukohast on vaja süüa aluse teoreetilised arvutused ja disaini metoodikad ja enne välja töötada juhised valides optimaalse lahendamise raskuste süsteemis, kus on tõenäosus iseloomu kasutada mehaanilise ventilatsiooni Allikas: www. еremont. ee
Mõned omadused disain
1) arvestada torustike ja seadmete võimsus on summaarse koormuse kõigi tsoonide tingimused samaaegselt nende tööd;
2) rakendada teooriat tõenäosusega sarnane arvutus koormused süsteemides veevarustus;

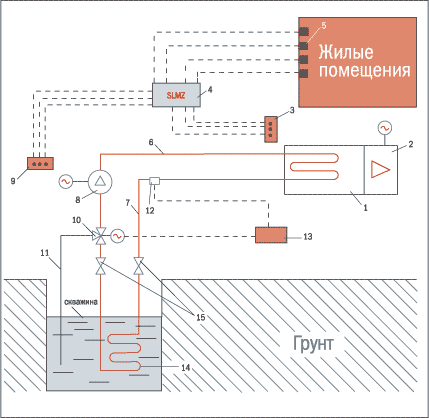

3) küsida, kõige tõenäolisem käsi korraga tuleb sisse mitu tsooni ja arvutada kogu koormust, et neid alasid. Холодоснабжение süsteemi
Energiasäästu mõju
Peamised järeldused ja tähelepanekud,'on tekkinud süsteemi toimimise
Larissa Старкова
dotsent ТГВіГХ neile. G. Ja. Носова, kv so. (M. Магнитогорск)
Juri КОЛЯКІН
tegevjuht-OÜ "Kompass Pluss", kv so. (M. Магнитогорск)
